外部驱动式28mm直线丝杆滚珠步进电机
-
1、螺母往复运动；
2、最大推力120N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

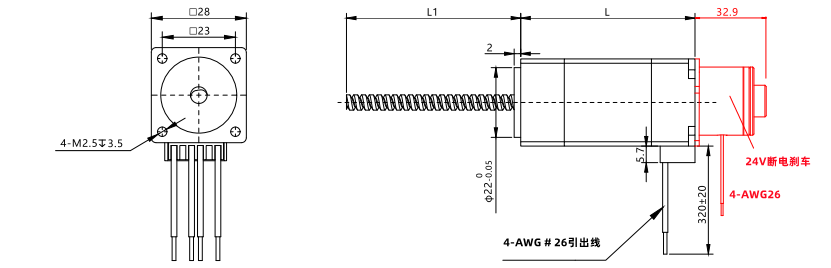

外形尺寸
-

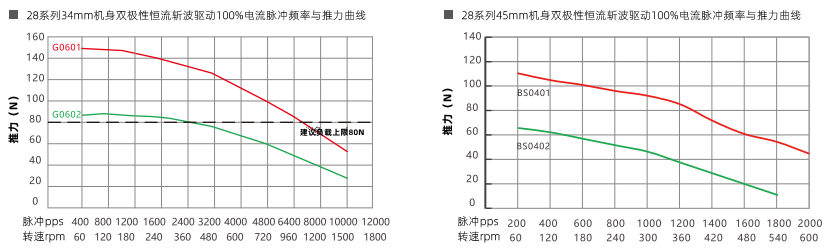

矩频曲线
-
资料下载
-
联系我们
命名规则：
11E3410G02-X-□□□
|
规格 |
说明 |
|
11 |
电机外径：28mm |
|
E |
电机类型：外部驱动式 |
|
34 |
机身长度：34mm |
|
10 |
额定电流：1.0A |
|
G1 |
滚珠丝杆 |
|
□ |
丝杆导程 |
|
□ |
丝杆长度 |
|
□ |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数:
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
11E3410G0802-X-□□□ |
2.1V |
1A |
0.06N.m |
34mm |
脉冲型S-224D |
|
11E4510G0802-X-□□□ |
3.7V |
1A |
0.12N.m |
45mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
丝杆代码 |
丝杆直径 |
导程（mm） |
精度等级 |
定位精度 |
轴向间隙 |
|
0601 |
6mm |
1 |
C7 |
±0.05 |
≤0.03 |
|
0602 |
2 |
||||
|
0606 |
6 |
||||
|
0801 |
8mm |
1 |
|||
|
0802 |
2 |
请注意：其他丝杆直径、导程可根据客户要求定制。
