贯穿式86mm直线丝杆步进电机
-
1、丝杆直线往复运动；
2、最大推力2400N；
3、机身长度、丝杆长度、导程可根据要求定制。
- 咨询热线：15817488109
-
-
规格参数
-
产品特性
-

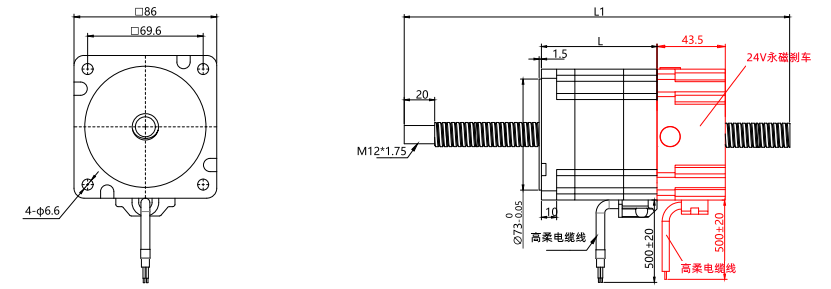

外形尺寸
-

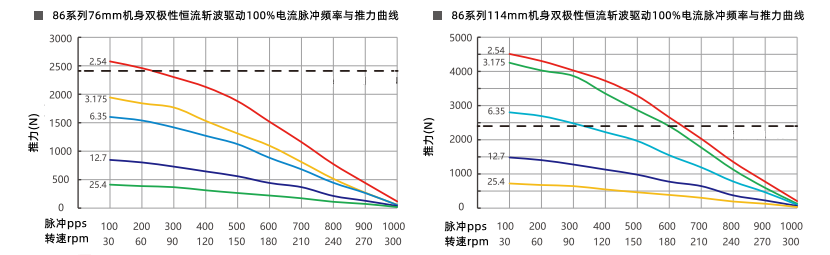

矩频曲线
-
资料下载
-
联系我们
命名规则：
34N7660M1-X-□□□
|
规格 |
说明 |
|
34 |
电机外径：86mm |
|
N |
电机类型：贯穿式 |
|
76 |
机身长度：76mm |
|
60 |
额定电流：6.0A |
|
M1 |
丝杆代码 |
|
X |
配件代码：E1(1000线编码器）、E2（2000线编码器）、 B（刹车）、C（一体式） |
|
□ |
丝杆长度：□mm |
|
□□□ |
丝杆端部加工定制表：G光轴、A一字槽、M内螺纹 |
电机参数：
|
产品型号 |
电压 |
额定 电流 |
保持 力矩 |
机身长 |
推荐 驱动器 |
|
34N7660M1-X-□□□ |
3V |
6A |
4N.m |
76mm |
脉冲型S-266D/ ASA872R |
|
34N11480M1-X-□□□ |
4.8V |
6A |
8N.m |
114mm |
汉德保电机可根据客户要求定制：绕线参数、出线方式。
汉德保其他类型驱动器有：功能型（开关型、模拟量型）、总线型（RS485、CANopen、EtherCAT等）
丝杆参数：
|
产品型号 |
丝杆直径(mm) |
导程（mm） |
步长（mm） |
断电自锁力（N） |
|
M1 |
15.875 |
2.54 |
0.0127 |
2000 |
|
M2 |
3.175 |
0.015875 |
1500 |
|
|
M4 |
6.35 |
0.03175 |
200 |
|
|
M5 |
12.7 |
0.0635 |
50 |
|
|
M6 |
25.4 |
0.127 |
20 |
请注意：其他丝杆直径、导程可根据客户要求定制。
